漏洩磁束探傷方法及び装置
ライセンス
出品者にお問い合わせするにはログインしてください
案件情報
特許権
ジャンル:
電気・電子
登録番号:
特許第4487082
共通項目
希望取引:
- ライセンス
- 相談可
権利者:
国立大学法人岡山大学
説明
目的
この発明は、漏洩磁束探傷方法において、測定した結果が測定状態の変動に影響されることなく、欠陥による真の信号が精度良くとらえられる計測及び解析方法を提供する。技術概要

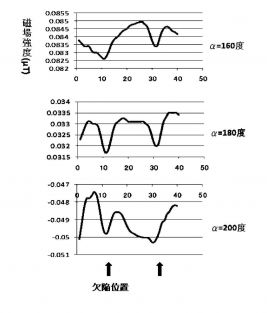

従来、鋼材の欠陥を検査する方法として、測定対象を直流あるいは交流によって磁化させて、測定対象の表面から漏洩する磁束を主に磁気センサとしてサーチコイルで検出していた。しかし、これらの解析表示では、測定試料と、測定装置の励磁コイルや磁気センサとの距離が一定でない場合、その変動分が測定結果に大きく影響し正確な欠陥位置や大きさを同定することが困難であった。この発明の装置は、被検査材表面に平行な磁束を発生させ、被検査体表面から漏洩する磁束を磁気センサによって検知する漏洩磁束探傷方法において、周波数が可変の交流磁場を発生させる励磁コイルと、励磁コイル用電源と、被検査体表面から漏洩した磁場の表面に水平な成分を検知する磁気センサと、磁気センサの出力から励磁コイルと同じ周波数の信号を検波するロックイン検波回路と、ロックイン検波回路の出力信号により磁気センサの出力の信号強度と位相変化を解析する信号解析装置を備え、多点計測した各計測点の位相と全ての計測点で共通の調整位相を足し合わせた位相の三角関数の余弦あるいは正弦を求め、各計測点での信号強度と正弦あるいは余弦をかけあわせた解析値を任意での調整位相で表示する。
