廃棄物の処理方法
ライセンス
出品者にお問い合わせするにはログインしてください
案件情報
特許権
ジャンル:
生活・文化・娯楽
登録番号:
特許第4967131
共通項目
希望取引:
- ライセンス
- 相談可
権利者:
国立大学法人岡山大学
説明
目的
近年、廃棄物中の重金属の含有比率が高まってきており、これら廃棄物焼却後の焼却灰の中に残存する重金属による環境汚染が問題になっている。かような重金属類の溶出抑制の観点から、セメント類または薬剤による固化処理や、高温で溶融化してスラグとする溶融処理など、様々な処理が行われている。しかし従来の方法は、重金属の溶出抑制効果が小さい、溶出の安定した抑制が長期間にわたって保証されていない、或いは価格が極めて高いことから処理費用が嵩むとといった問題を残している。この技術はこれ等の問題に対応できる廃棄物処理方法を提案する。技術概要

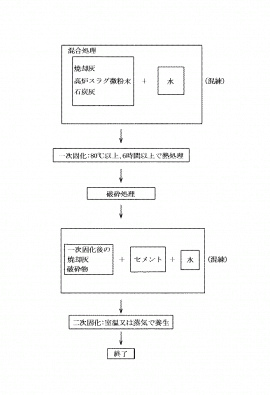

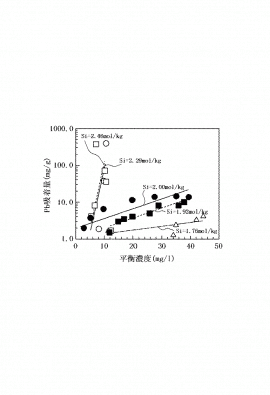

廃棄物の焼却灰に含まれる有害な重金属などを長期間にわたって再溶出させないために、焼却灰を固化して処理する際に、まず、特定３成分Ａｌ、Ｃａ、及びＳｉの含有量を調整する。この特定３成分の含有量調整は、廃棄物の焼却灰に高炉スラグおよび石炭灰のいずれか一方または両方を混合することにより、Ａｌ≧２．０ｍｏｌ／ｋｇ、Ｃａ≧３．０ｍｏｌ／ｋｇおよびＳｉ／Ａｌ≧１を満足する成分組成に調整する。その後、水を加えてから８０℃以上で６時間以上の熱処理（好ましくは水蒸気雰囲気下で１２時間以上）を施して養生（一次固化）する。この養生固化体を粉砕し、接合剤、例えばポルトランドセメントを主成分とするセメントと水を加えて、室温で好ましくは２４時間以上、または蒸気養生で少なくとも６時間以上養生（二次固化）することにより廃棄物の安定した処理を実現する。一次固化灰とセメントの質量比は２：１となるようにし、水はできる限り少ない量で混合することが好ましい。焼却灰の成分組成は、主に重金属類の吸着効率の観点から規定するものであり、Ｃａの含有量は３．０ｍｏｌ／ｋｇ以上とすることで二次固化体の圧縮強度５Ｎ／ｍｍ↑２が達せられる。
