マイクロミキサー
ライセンス
出品者にお問い合わせするにはログインしてください
案件情報
特許権
ジャンル:
機械・加工
登録番号:
特許第5223065
共通項目
希望取引:
- ライセンス
- 相談可
権利者:
国立大学法人岡山大学
説明
目的
小型でありながら構造が比較的単純で、かつ混合効率を有効に高めることができるマイクロミキサーを提供する。技術概要

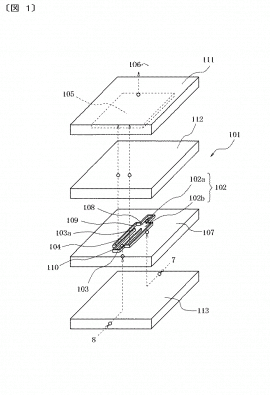

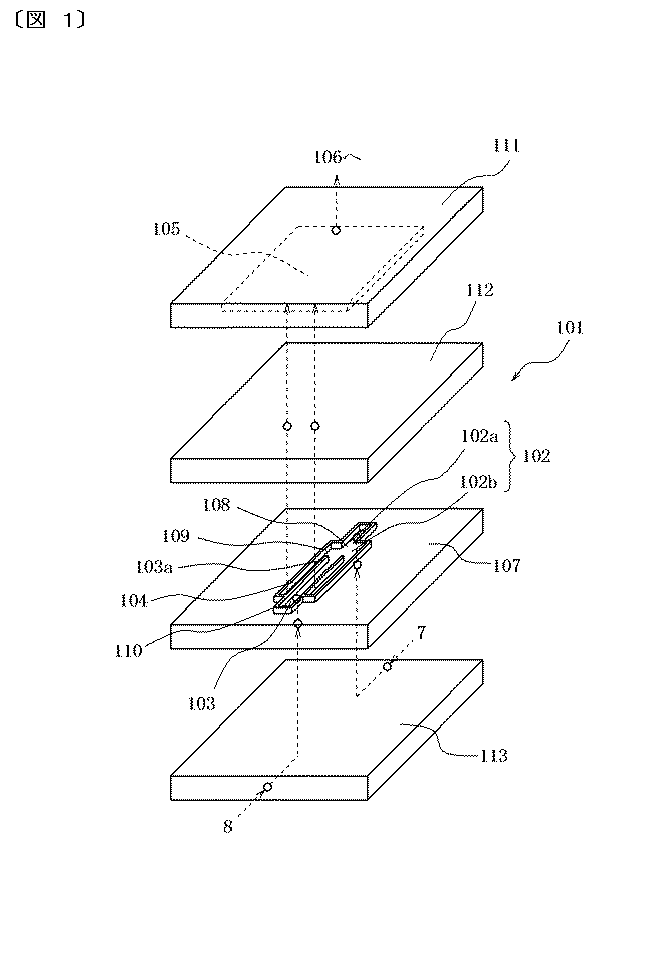

図１はマイクロミキサーの要部構成を示した分解斜視図である。第１流体が第１方向に指向した流れになるように案内する細溝部１０２ａと太溝部１０２ｂとを連結して構成される第１区画溝１０２と、第１区画溝の太溝部内に、第１方向とは逆向きに指向した流れになるよう第２流体を案内する先端溝部１０３ａを有し、第１区画溝内を流れる第１流体７と第２区画溝１０３内を流れる第２流体８とを向流で衝突させて得られる混合流体９を、第１方向と同じ向きに指向した流れに案内するとともに、混合流体の圧力を高める第３区画溝１０４と、第３区画溝と連通し、第３区画溝から吐出される混合流体９の流体圧力を下げ、これに伴って生じる渦流により混合流体の混合を促進させる混合促進空間１０５と、混合促進空間内の混合流体を所定の回収手段へ案内する案内部材１０６とを有する。図２は図１のマイクロミキサーにおいて、第１区画溝内を通る第１流体と第２区画溝内を通る第２流体とが対流で衝突させて混合流体となることを説明するための概念図である。
