マイクロミキサー
ライセンス
出品者にお問い合わせするにはログインしてください
案件情報
特許権
ジャンル:
機械・加工
登録番号:
特許第5232983
共通項目
希望取引:
- ライセンス
- 相談可
権利者:
国立大学法人岡山大学
説明
目的
小型でありながら構造が比較的単純で、かつ混合効率を有効に高めることができるマイクロミキサーを提供する。技術概要

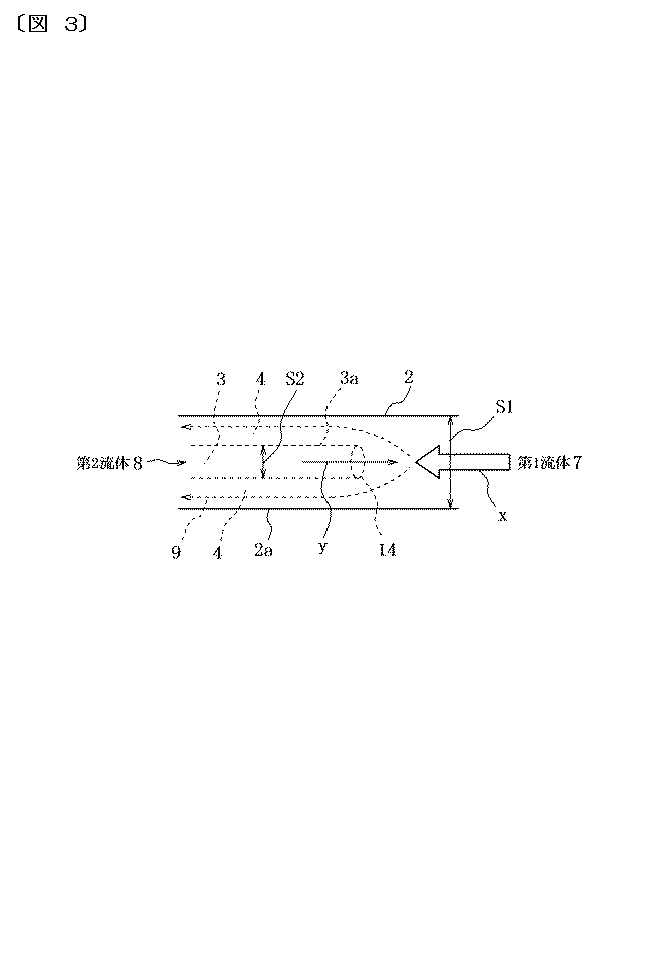

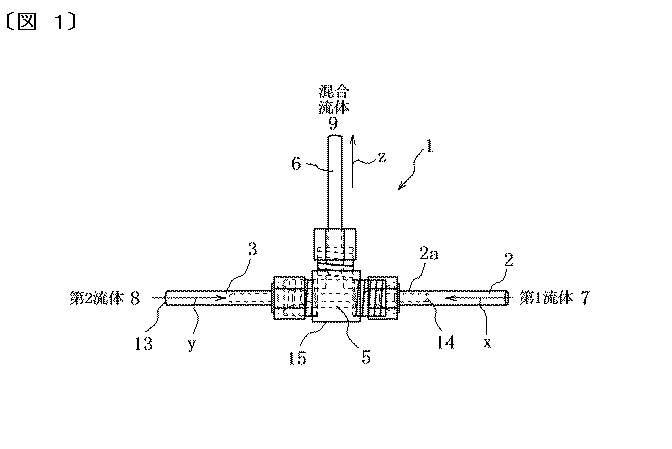

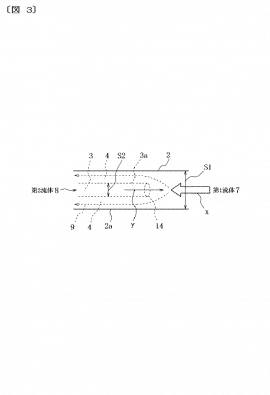

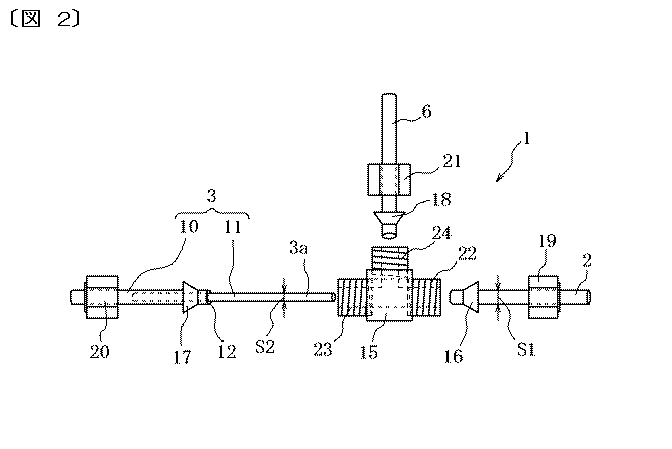

図１はマイクロミキサーの正面図、図２は図１のマイクロミキサーの分解図、図３は図１のマイクロミキサーにおいて、第１管状部材内を通る第１流体と第２管状部材内を通る第２流体とが対流で衝突させて混合流体となることを説明するための概念図、である。マイクロミキサー１は、第１案内流路である第１管状部材２と、第２案内流路である第２管状部材３と、第３案内流路である第１環状空間４（図３）と、混合促進空間５と、第４案内流路である第３管状部材６とで主に構成され、少なくとも３本の管状部材、図１では３本の管状部材２、３および６を、好適にはＴ字状に連結して形成してなるマイクロミキサーである。マイクロミキサーは、図３に示すように、第２流体８を吐出する第２管状部材３の吐出口１４位置または吐出直後の位置で、第１流体７と第２流体８とが向流で供給され、衝突により混合が行われて混合流体９にすることができる。次に、混合流体９は、第１管状部材２の下流側部分２ａと第２管状部材３の管状先端部３ａとで区画された第１環状空間４で、混合流体９の流体圧力を高めてから混合促進空間５内に排出される。
