磁気的インピーダンス計測装置
ライセンス
出品者にお問い合わせするにはログインしてください
案件情報
特許権
ジャンル:
電気・電子
登録番号:
特許第3987941
共通項目
希望取引:
- ライセンス
- 相談可
権利者:
国立大学法人岡山大学
説明
目的
測定対象物に低周波の交流磁場を印加して発生する誘導電流の分布を計測して、測定対象物のインピーダンス特性の分布を検出する。技術概要

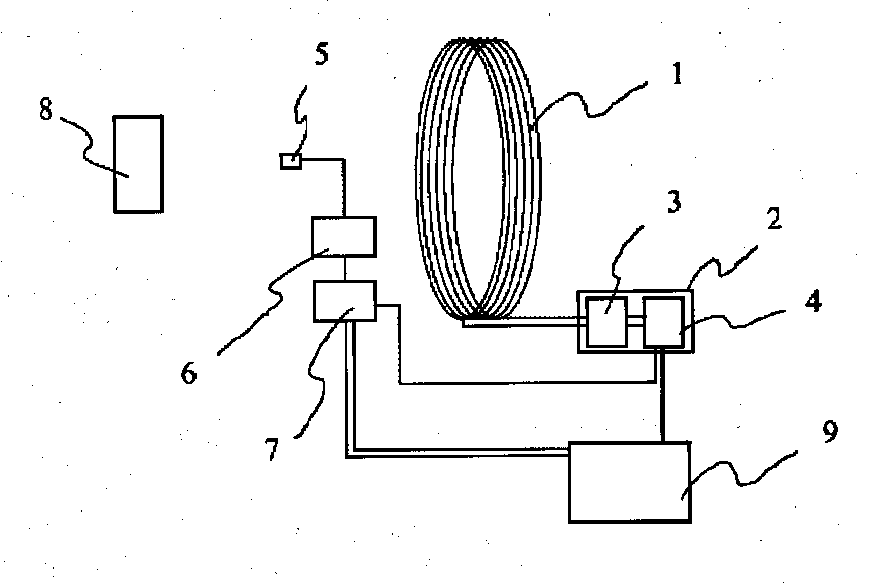

周波数が可変の交流磁場を発生させる印加コイルと印加コイル用電源とを備え、測定対象物によって生じた磁場の直交したベクトル成分で印加コイル面に平行なベクトル成分を検知する２つの磁気センサからなる少なくとも一組の磁気センサ手段を設け、印加コイル面から離して測定対象物に近づけるように配置し、磁気センサ手段の検出信号を計測する磁気センサ用計測回路を備え、この磁気センサ用計測回路の出力から印加コイルと同じ周波数の信号を検波するロックインアンプ回路を備え、このロックインアンプ回路の出力信号により磁気センサ手段の出力の強度と位相変化を解析する解析手段を備えた磁気的インピーダンス計測装置である。印加コイル又は一組の磁気センサ手段と測定対象物との距離を計測する距離計測手段を設けた磁気的インピーダンス計測装置である。測定対象物を計測した時の磁気センサ手段出力の強度と位相を解析する手段として、計測対象物の計測前あるいは計測後に計測対象物がないときの磁気センサ手段の出力の強度と位相を解析し、測定対象物による強度と位相からの変化解析する手段を設けた磁気的インピーダンス計測装置である。図は、この装置の基本構成を示す概略図である。
