共振制御式流体圧制御システムおよびその制御システム用流体圧制御弁
ライセンス
出品者にお問い合わせするにはログインしてください
案件情報
特許権
ジャンル:
機械・加工
登録番号:
特許第4590562
共通項目
希望取引:
- ライセンス
- 相談可
権利者:
国立大学法人岡山大学
説明
目的
流体圧制御弁への電気配線を不要にし、加圧流体の供給路のみで任意の流体圧アクチュエータの作動を制御し得る共振制御式流体圧制御システムおよび、その制御システム用の流体圧制御弁を提供する。技術概要

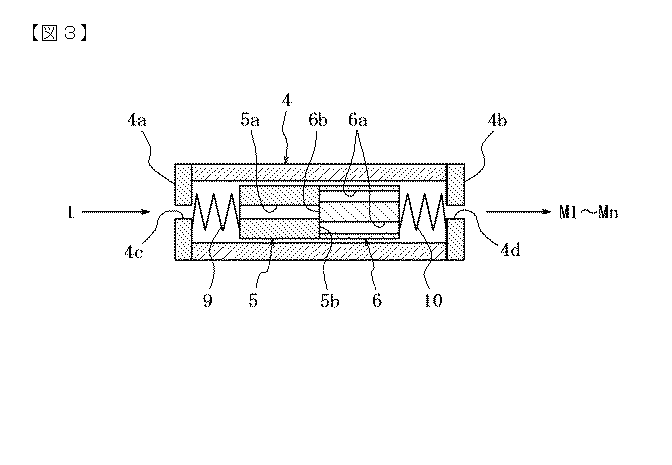

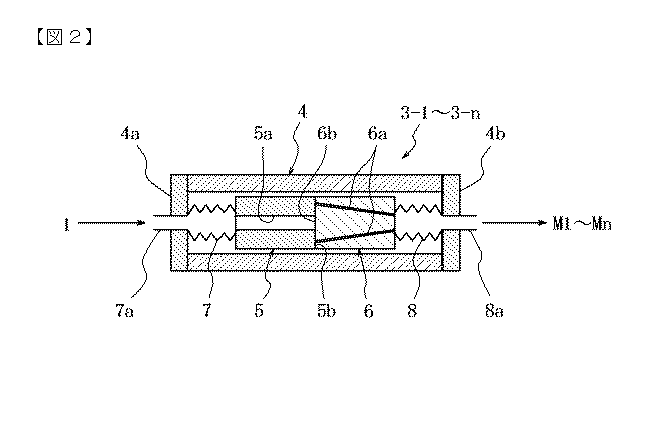

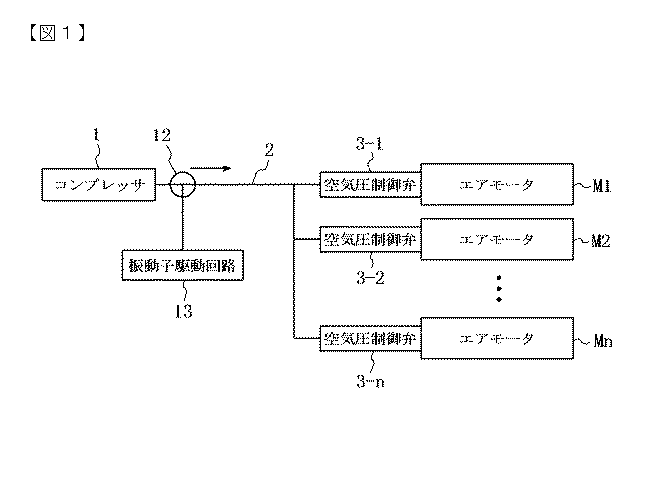

図１に示す、コンプレッサ１からの加圧空気の供給路２に接続された空気圧制御弁３－１～３－ｎと、それらの空気圧制御弁を作動させるために、コンプレッサ１からの加圧流体に所定周波数の振動を加える振動子１２および振動子駆動回路１３とを具え、空気圧制御弁３－１～３－ｎが各々加圧空気から所定周波数の振動を伝えられるとその振動に共振して加圧空気の流路を開放するように振動する弁体を有する、共振制御式空気圧制御システムである。空気圧制御弁３－１～３－ｎは図２に示すように、円筒状のスリーブ４と、そのスリーブ４内に左右方向に摺動自在に配置され内部に加圧空気通路５ａを有する、弁体としての第１の振動体５と、その第１の振動体５の端面５ｂと密接可能な端面を６ｂ有し内部に加圧空気通路６ａを有する第２の振動体６と、スリーブ４の左方の端壁４ａによって支持されて第１の振動体５をその第２の振動体６へ向けて常時附勢する、スプリングとして蛇腹状の筒である第１のベローズ７とを具えている。第２の振動体６も同様に配置され、端壁４ｂにより支持されてスプリングとして蛇腹状の筒である第２のベローズ８を具える。図３は空気圧制御弁を示す断面図である。
