リニア・アクチュエータ
売買
ライセンス
出品者にお問い合わせするにはログインしてください
案件情報
特許権
ジャンル:
機械・加工
登録番号:
特許第3887689
共通項目
希望取引:
- ライセンス
- 売買
- 相談可
権利者:
国立大学法人岡山大学
説明
目的
特殊（高価）な機械要素を用いることなく、差動機構を介した直線運動に変換することにより、小さな入力トルクから大きな直線運動出力を発生させ、回転量を比例的に直線運動へ変換することによって精密な位置決め制御が可能であるリニア・アクチュエータを提供する。技術概要

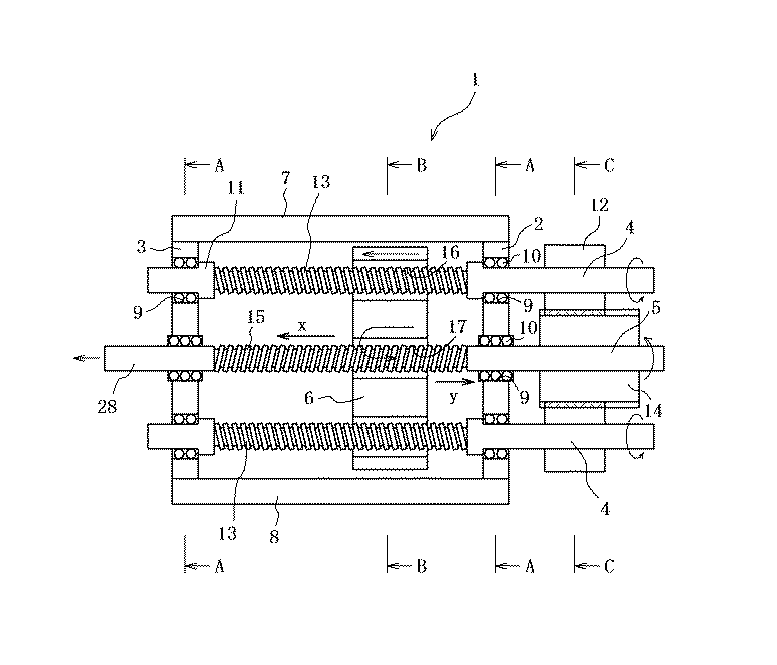

支持部材２、３の強度を高める為にその両端を連結する別の２つの支持部材７、８を設け、全体として矩形の平面形状を形成させ、支持部材２、３に、回転軸４と、軸方向への移動可能な移動軸５とを平行に設ける。回転軸４に、片側に第１伝動手段１２と、回転軸の所定部分に同一方向に回転する方向にねじ切りした第２伝動手段（第２雄ねじ部１３）を設置し、電動モータなどの駆動手段を作動させて、第１歯車１２を回転させる。移動軸５の片側に、回転軸４に設けた第１伝動手段１２と係合する第３伝動手段１４を設置し、移動軸の所定部分（例えば、支持部材２、３間）に、第３伝動手段１４とともに同一方向に回転する第１雄ねじ部１５をもち、先端に軸方向への位置決め制御を行うヘッド部２８を設ける。移動軸５の第１雄ねじ部１５が螺合する第１雌ねじ孔１７と、回転軸の第２伝動手段と連係動作する第４伝動手段をもち、第１雄ねじ部１３、１５に沿って、支持部材２に対する相対移動が出来る移動部材６を設け、移動軸５の軸方向移動量は、回転軸４の回転に伴う移動の距離と、逆向きの移動の距離との差による差動機構を介した直線運動に変換出来る。
