流動調整装置、マイクロリアクター及びそれらの用途
売買
ライセンス
出品者にお問い合わせするにはログインしてください
案件情報
特許権
ジャンル:
機械・加工
登録番号:
特許第5145559
共通項目
希望取引:
- ライセンス
- 売買
- 相談可
権利者:
国立大学法人岡山大学
説明
目的
液体が導入される複数の導入流路と、複数の導入流路が合流する合流部とを備えた流動調整装置によって、流動状態を調整し、再現性のよい流動状態を実現する。また、液体が導入される複数の導入流路と、該複数の導入流･･･技術概要

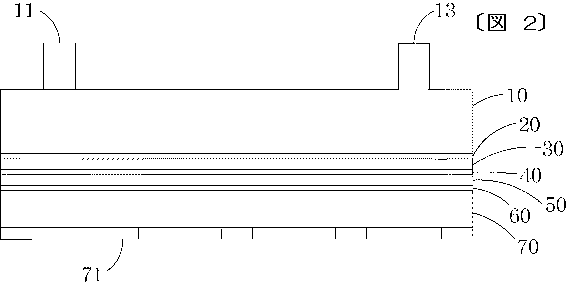

図１は、マイクロリアクターの概略を示した分解斜視図である。マイクロリアクターは、液体が導入される複数の導入流路２１、２２と、複数の導入流路２１、２２が合流する合流部２３と、合流部２３の下流に配置された反応流路４１とを備える。ネジ留めしたものを上方から見た概略図が図２である。図１では、導入口１１から導入された液体は導入流路２１を通って合流部２３へ導かれ、導入口１２から導入された液体は導入流路２２を通って合流部２３へ導かれ、２種類の液体が合流部２３で合流し、流路２４を流れる。マイクロリアクターにおいては、合流部２３の下流かつ反応流路４１の上流の位置に流動調整部８０が配置される。図１において、流動調整部８０を側方から見た模式図を図３に、上方から見た模式図を図４に、それぞれ示す。流動調整部８０は、合流板２０、連結板３０及び反応板４０を貫いて形成された円筒状の流路８１と、その中に含まれる粒子８２から構成される。液体は流路２４から流路８１を経て反応流路４１へ流れ込む。粒子８２は、流路８１の内部で移動が可能であり、それによって流動調整部８０の下流にある反応流路４１における流動状態が調整される。
